以太网组合式网关
适用范围
以太网组合式网关用于户内 IOTB2-LZ/BZ 组合式智能微断和 IOTB2LM 智能塑壳项目，负责下行 RS485 接入和上行以太网通信。带屏型号为 GWY-RL，不带屏型号为 GW-RL。

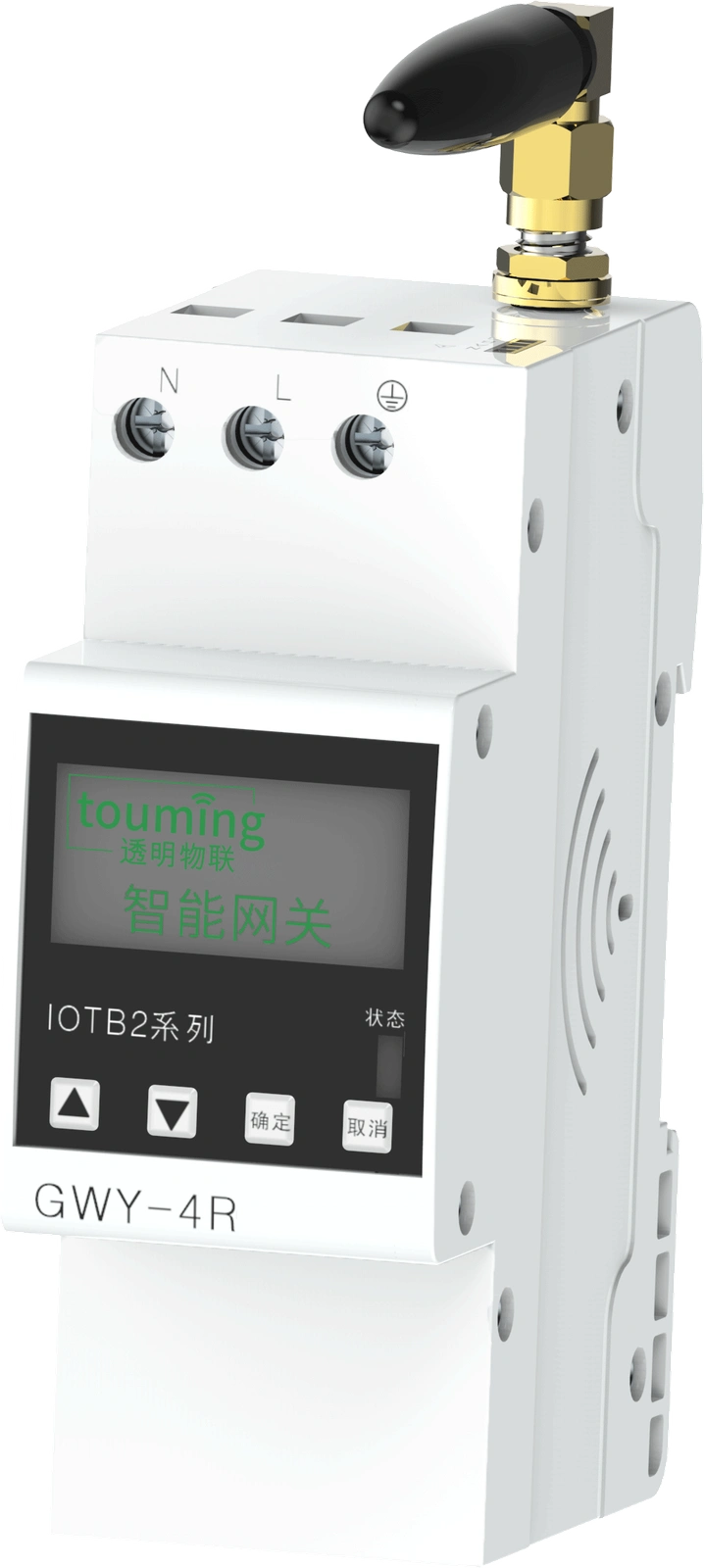

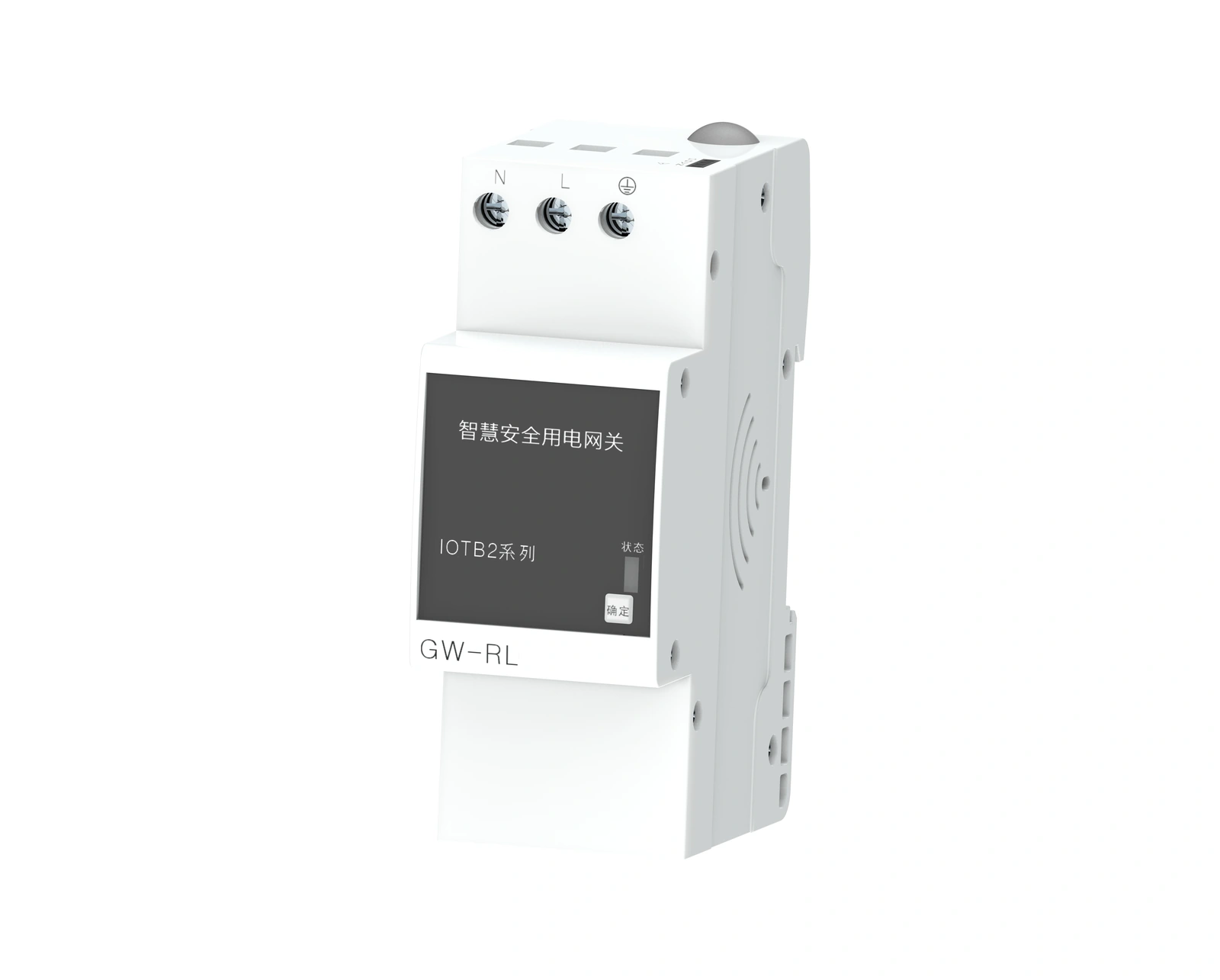

网关外观与接入
带屏版本用于现场状态查看和调试。不带屏版本用于常规柜内接入。 选型速览
- 项目
- 通信方式
- 规格
- RS485 + 以太网
- 项目
- 输入电压
- 规格
- AC110V～230V
- 项目
- 安装占位
- 规格
- 2P
- 项目
- 安装方式
- 规格
- TH35mm 标准导轨
- 项目
- 工作环境
- 规格
- -25℃～40℃；海拔 ≤2000m；污染等级 2 级
- 项目
- 应用对象
- 规格
- IOTB2-LZ/BZ 组合式智能微断 / IOTB2LM 智能塑壳
| 项目 | 规格 |
|---|
| 通信方式 | RS485 + 以太网 |
| 输入电压 | AC110V～230V |
| 安装占位 | 2P |
| 安装方式 | TH35mm 标准导轨 |
| 工作环境 | -25℃～40℃；海拔 ≤2000m；污染等级 2 级 |
| 应用对象 | IOTB2-LZ/BZ 组合式智能微断 / IOTB2LM 智能塑壳 |
版本与安装
- 项目
- 显示版本
- 规格
- 带屏 GWY-RL / 不带屏 GW-RL
- 项目
- 安装供电
- 规格
- 2P 导轨占位；AC110V～230V 输入
- 项目
- 适配设备
- 规格
- IOTB2-LZ/BZ 组合式智能微断和 IOTB2LM 智能塑壳
| 项目 | 规格 |
|---|
| 显示版本 | 带屏 GWY-RL / 不带屏 GW-RL |
| 安装供电 | 2P 导轨占位；AC110V～230V 输入 |
| 适配设备 | IOTB2-LZ/BZ 组合式智能微断和 IOTB2LM 智能塑壳 |
网络与开发对接
- 项目
- 设置接口
- 规格
- 通过顶端子设备 RS485 接口进行设置。
- 项目
- 快速排位
- 规格
- 网关进入排位后，逐台按子设备按键完成位置绑定，结束后上传平台。
- 项目
- 协议对接
- 规格
- MQTT-JSON、TCP-MODBUS、RTU-MODBUS，以及 API、SDK 开发包
- 项目
- 网络配置
- 规格
- 支持 DHCP 自动获取，也可手动设置 IP、DNS、网关和子网掩码。
- 项目
- 交付配置
- 规格
- 按网关 SN、通信方式和网络参数完成部署配置。
| 项目 | 规格 |
|---|
| 设置接口 | 通过顶端子设备 RS485 接口进行设置。 |
| 快速排位 | 网关进入排位后，逐台按子设备按键完成位置绑定，结束后上传平台。 |
| 协议对接 | MQTT-JSON、TCP-MODBUS、RTU-MODBUS，以及 API、SDK 开发包 |
| 网络配置 | 支持 DHCP 自动获取，也可手动设置 IP、DNS、网关和子网掩码。 |
| 交付配置 | 按网关 SN、通信方式和网络参数完成部署配置。 |
