独立式 WiFi 智能微断
适用范围
独立式 WiFi 智能微断用于单回路末端配电与远程管理。设备独立接入 WiFi，不需要外置网关。

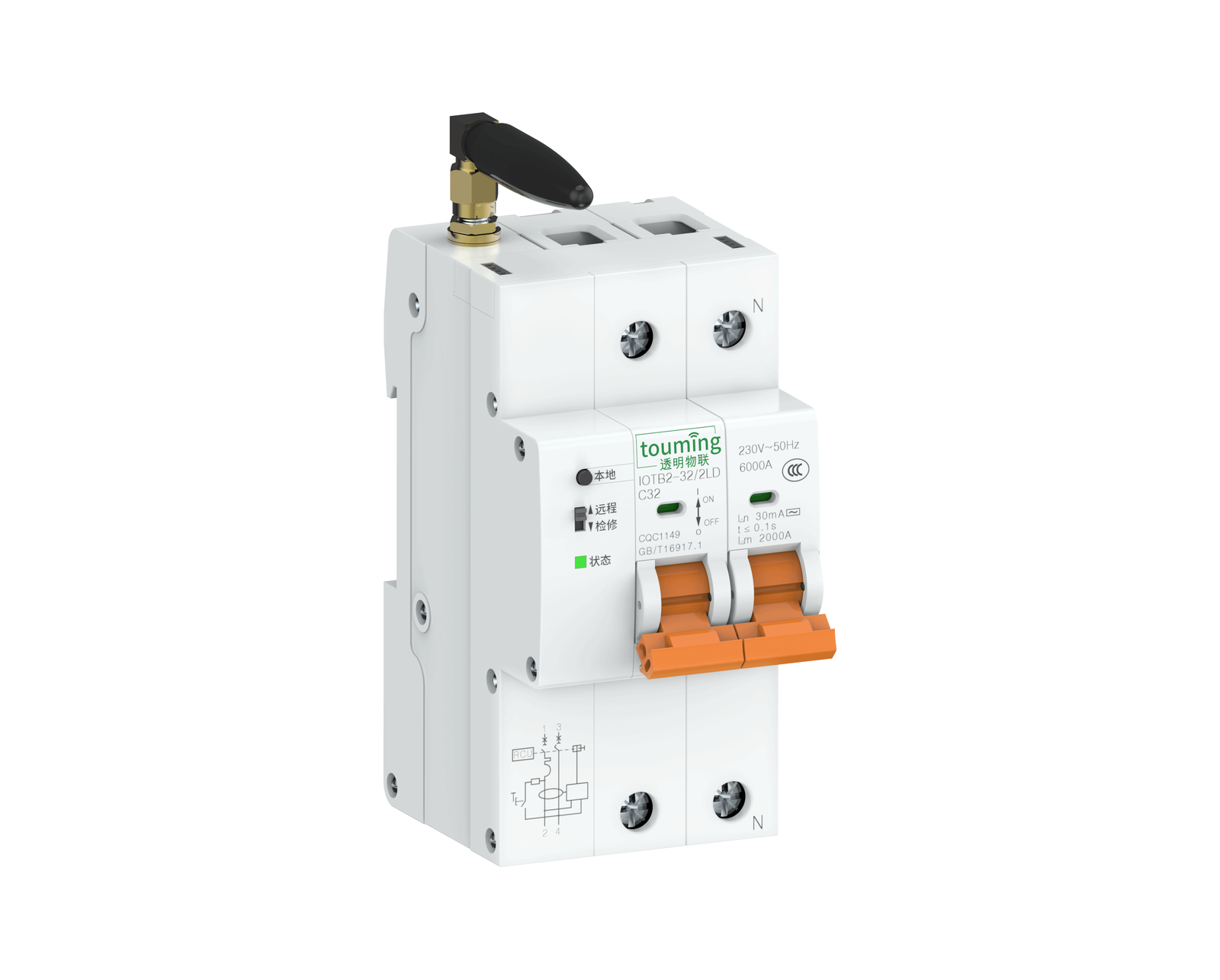

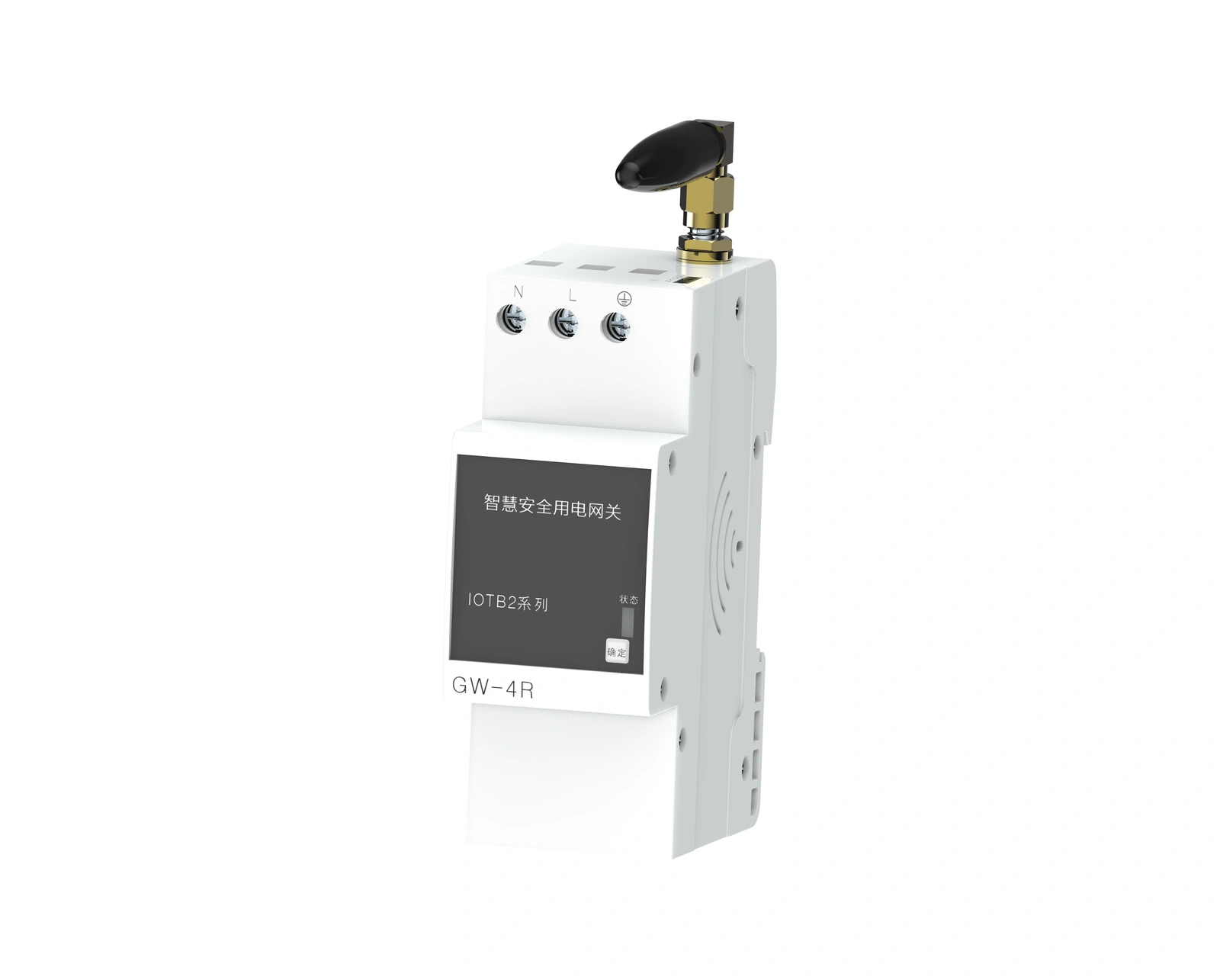

产品外观与接入方式
选型概览
- 项目
- 产品系列
- 规格说明
- IOTB2-LD 独立式智能微断
- 项目
- 通信方式
- 规格说明
- WiFi
- 项目
- 额定电压
- 规格说明
- AC220/230V（2P/单相） / AC380/400V（4P/三相）
- 项目
- 电流规格
- 规格说明
- 6A / 10A / 16A / 20A / 25A / 32A / 40A / 50A / 63A / 80A
- 项目
- 安装方式
- 规格说明
- TH35mm 标准导轨
| 项目 | 规格说明 |
|---|---|
| 产品系列 | IOTB2-LD 独立式智能微断 |
| 通信方式 | WiFi |
| 额定电压 | AC220/230V（2P/单相） / AC380/400V（4P/三相） |
| 电流规格 | 6A / 10A / 16A / 20A / 25A / 32A / 40A / 50A / 63A / 80A |
| 安装方式 | TH35mm 标准导轨 |
极数与规格配置
- 极数
- 2P
- 型号规格
- IOTB2-[电流]/2LD
- 脱扣类型
- C / D
- 额定电流
- 6A / 10A / 16A / 20A / 25A / 32A / 40A / 50A / 63A / 80A
- 模数占位
- 3P
- 适用回路
- 单相照明、插座、热水器、小型设备回路
- 极数
- 4P
- 型号规格
- IOTB2-[电流]/4LD
- 脱扣类型
- C / D
- 额定电流
- 6A / 10A / 16A / 20A / 25A / 32A / 40A / 50A / 63A / 80A
- 模数占位
- 5P
- 适用回路
- 三相动力、充电桩、商业设备回路
| 极数 | 型号规格 | 脱扣类型 | 额定电流 | 模数占位 | 适用回路 |
|---|---|---|---|---|---|
| 2P | IOTB2-[电流]/2LD | C / D | 6A / 10A / 16A / 20A / 25A / 32A / 40A / 50A / 63A / 80A | 3P | 单相照明、插座、热水器、小型设备回路 |
| 4P | IOTB2-[电流]/4LD | C / D | 6A / 10A / 16A / 20A / 25A / 32A / 40A / 50A / 63A / 80A | 5P | 三相动力、充电桩、商业设备回路 |
功能说明
- 远程分合闸：App 或平台下发控制，设备返回分闸、合闸状态。
- 电气数据：采集电压、电流、功率、电量、漏电流和温度。
- 保护告警：过流、漏电、过欠压、过温等异常触发告警或断电保护。
- 记录维护：保留用电、故障和操作记录，便于后续检修。
适用工作环境及安装条件
- 项目
- 环境温度
- 规格
- -25℃～45℃
- 项目
- 海拔
- 规格
- ≤ 2000m
- 项目
- 环境要求
- 规格
- 无爆炸危险、无导电尘埃、无腐蚀金属和破坏绝缘、无显著振动和冲击的地方
- 项目
- 空气相对湿度
- 规格
- +40℃ 时空气相对湿度不超过 50%；在较低温度下可以有较高的相对湿度
- 项目
- 接线能力
- 规格
- 1～35 平方毫米
- 项目
- 安装方式
- 规格
- TH35mm 标准导轨安装
| 项目 | 规格 |
|---|---|
| 环境温度 | -25℃～45℃ |
| 海拔 | ≤ 2000m |
| 环境要求 | 无爆炸危险、无导电尘埃、无腐蚀金属和破坏绝缘、无显著振动和冲击的地方 |
| 空气相对湿度 | +40℃ 时空气相对湿度不超过 50%；在较低温度下可以有较高的相对湿度 |
| 接线能力 | 1～35 平方毫米 |
| 安装方式 | TH35mm 标准导轨安装 |
技术参数
- 项目
- 漏电保护
- 规格
- 线路漏电达到 IΔn 时，断路器 0.1s 断电保护；漏电流报警及动作值可设，范围为 15mA～30mA。
- 项目
- 漏电关闭
- 规格
- 设备启动时漏电流大于 30mA 且需紧急使用时，可通过 App 或平台关闭漏电保护。
- 项目
- 漏电自检
- 规格
- 支持本地漏电试验按钮和远程漏电自检，报警信息上传平台。
- 项目
- 短路保护
- 规格
- 线路短路时，C 型按 5～10 倍额定电流、D 型按 10～20 倍额定电流，在 0.04s 内断电保护。
- 项目
- 欠压保护
- 规格
- 入户电压低于 176V（三相 304V）时，3s 内断路保护；本地按钮可用于紧急合闸。
- 项目
- 欠压重合闸
- 规格
- 线路电压恢复至 195V（可设置）时自动恢复合闸。
- 项目
- 过压保护
- 规格
- 入户电压高于 275V（三相 475V）时，1s 内断路保护。
- 项目
- 过压重合闸
- 规格
- 线路电压恢复至 253V（可设置）时自动恢复合闸。
- 项目
- 端子温度保护
- 规格
- 超过 85℃ 报警，超过 95℃ 断路保护。
- 项目
- 雷击浪涌保护
- 规格
- 最大不超过 ±4kA
- 项目
- 过流分闸
- 规格
- 线路电流超过额定电流 1.45 倍（可设置）时执行分闸。
- 项目
- 过负荷预警
- 规格
- 负荷超过额定功率 1.45 倍的 90%（可设置）时，预警信息上传。
- 项目
- 过负荷分闸
- 规格
- 负荷超过额定功率 1.45 倍（可设置）时分闸，并将告警信息上传平台。
- 项目
- 芯片过温报警
- 规格
- 实时监测芯片温度，超过芯片过温报警值时触发报警。
- 项目
- 打火保护
- 规格
- 启用后，任一相电流谐波连续两次超过设定值时触发保护动作或报警。
- 项目
- 恶性负载保护
- 规格
- 启用后，检测到功率增加值达到设定的恶性负载功率时触发保护报警或分闸。
- 项目
- 挂锁保护
- 规格
- 拨动开关进入检修锁定模式后，指示灯提示；设备不接收远程或手动合闸命令，直至取消锁定。
- 项目
- 缺相保护
- 规格
- 报警提示
- 项目
- 三相不平衡报警提示
- 规格
- 报警提示
- 项目
- 瞬间电流分断能力
- 规格
- 带漏电保护 6kA；不带漏电保护 10kA
- 项目
- 短延时热磁保护
- 规格
- 过载或过流达到 2.55In 时，双金片弯曲变形并带动脱扣装置分闸保护线路。
- 项目
- 长延时热磁保护
- 规格
- In≤63A 时，1.13In 下 1 小时不动作、1.45In 下 1 小时内分闸；In>63A 时，1.13In 下 2 小时不动作、1.45In 下 2 小时内分闸。
- 项目
- 高精度测量
- 规格
- 具备用电功率高精度测量功能，精度 1 级。
- 项目
- 合闸分闸控制
- 规格
- 支持本地推杆、本地按键和远程手机 App 控制。
- 项目
- 高等级灭弧装置
- 规格
- 采用稳定可靠的灭弧栅，可有效灭弧，预防电气火灾。
- 项目
- 外壳防火等级
- 规格
- 采用 PA66 + 玻璃纤维高规格阻燃材料，防火等级达到 V0 级。
- 项目
- 结构
- 规格
- 断路器本体采用 C65 结构，具备快速合闸功能，减少拉弧并延长触点寿命。
- 项目
- 机械寿命
- 规格
- ≥ 30000 次
- 项目
- 电气寿命
- 规格
- ≥ 6000 次
- 项目
- 待机功耗
- 规格
- ≤ 0.65W
- 项目
- 防护等级
- 规格
- IP20
- 项目
- 电工检修模式
- 规格
- 检修状态下可通过本地锁定禁止合闸；未解除锁定时，远程指令和手柄均无法合闸，并支持远程锁死权限管理。
- 项目
- 失电状态保持
- 规格
- 分合闸运行过程中突然断电，恢复供电后可手动或远程重新执行分合闸。
- 项目
- 认证
- 规格
- CCC、CQC、CE、SRRC
| 项目 | 规格 |
|---|---|
| 漏电保护 | 线路漏电达到 IΔn 时，断路器 0.1s 断电保护；漏电流报警及动作值可设，范围为 15mA～30mA。 |
| 漏电关闭 | 设备启动时漏电流大于 30mA 且需紧急使用时，可通过 App 或平台关闭漏电保护。 |
| 漏电自检 | 支持本地漏电试验按钮和远程漏电自检，报警信息上传平台。 |
| 短路保护 | 线路短路时，C 型按 5～10 倍额定电流、D 型按 10～20 倍额定电流，在 0.04s 内断电保护。 |
| 欠压保护 | 入户电压低于 176V（三相 304V）时，3s 内断路保护；本地按钮可用于紧急合闸。 |
| 欠压重合闸 | 线路电压恢复至 195V（可设置）时自动恢复合闸。 |
| 过压保护 | 入户电压高于 275V（三相 475V）时，1s 内断路保护。 |
| 过压重合闸 | 线路电压恢复至 253V（可设置）时自动恢复合闸。 |
| 端子温度保护 | 超过 85℃ 报警，超过 95℃ 断路保护。 |
| 雷击浪涌保护 | 最大不超过 ±4kA |
| 过流分闸 | 线路电流超过额定电流 1.45 倍（可设置）时执行分闸。 |
| 过负荷预警 | 负荷超过额定功率 1.45 倍的 90%（可设置）时，预警信息上传。 |
| 过负荷分闸 | 负荷超过额定功率 1.45 倍（可设置）时分闸，并将告警信息上传平台。 |
| 芯片过温报警 | 实时监测芯片温度，超过芯片过温报警值时触发报警。 |
| 打火保护 | 启用后，任一相电流谐波连续两次超过设定值时触发保护动作或报警。 |
| 恶性负载保护 | 启用后，检测到功率增加值达到设定的恶性负载功率时触发保护报警或分闸。 |
| 挂锁保护 | 拨动开关进入检修锁定模式后，指示灯提示；设备不接收远程或手动合闸命令，直至取消锁定。 |
| 缺相保护 | 报警提示 |
| 三相不平衡报警提示 | 报警提示 |
| 瞬间电流分断能力 | 带漏电保护 6kA；不带漏电保护 10kA |
| 短延时热磁保护 | 过载或过流达到 2.55In 时，双金片弯曲变形并带动脱扣装置分闸保护线路。 |
| 长延时热磁保护 | In≤63A 时，1.13In 下 1 小时不动作、1.45In 下 1 小时内分闸；In>63A 时，1.13In 下 2 小时不动作、1.45In 下 2 小时内分闸。 |
| 高精度测量 | 具备用电功率高精度测量功能，精度 1 级。 |
| 合闸分闸控制 | 支持本地推杆、本地按键和远程手机 App 控制。 |
| 高等级灭弧装置 | 采用稳定可靠的灭弧栅，可有效灭弧，预防电气火灾。 |
| 外壳防火等级 | 采用 PA66 + 玻璃纤维高规格阻燃材料，防火等级达到 V0 级。 |
| 结构 | 断路器本体采用 C65 结构，具备快速合闸功能，减少拉弧并延长触点寿命。 |
| 机械寿命 | ≥ 30000 次 |
| 电气寿命 | ≥ 6000 次 |
| 待机功耗 | ≤ 0.65W |
| 防护等级 | IP20 |
| 电工检修模式 | 检修状态下可通过本地锁定禁止合闸；未解除锁定时，远程指令和手柄均无法合闸，并支持远程锁死权限管理。 |
| 失电状态保持 | 分合闸运行过程中突然断电，恢复供电后可手动或远程重新执行分合闸。 |
| 认证 | CCC、CQC、CE、SRRC |
交互与运维
- 项目
- 本地操作
- 规格
- 支持手柄、本地按钮、远程档 / 检修档、合分指示和漏电测试按钮。
- 项目
- 故障后解锁
- 规格
- 故障跳闸后闭锁，排除故障后可远程或手动解锁。
- 项目
- 快速合闸
- 规格
- 相线和中性线同步接通；相线接通间隙 < 2ms，过载时触点不易粘连。
- 项目
- 记录与追溯
- 规格
- 可存储并查询 12 个月的用电故障或检测记录。
- 项目
- 断网运行
- 规格
- 支持本地边缘计算，断网时仍可进行本地安全监控与操作。
- 项目
- 维护更换
- 规格
- 模组可单独拆卸、更换或改线，不影响其他线路。
- 项目
- 模组连接
- 规格
- 接线紧固后，通过外连接片（4PIN 数据传输）连接各模组。
- 项目
- 功率限定
- 规格
- 有功功率超过过负荷报警设定值时触发报警。
- 项目
- 实时用电数据
- 规格
- 可实时查询电压、电流、用电量、漏电流和温度等数据。
- 项目
- 通信方式
- 规格
- WiFi
- 项目
- 对接协议
- 规格
- MQTT-JSON、TCP-MODBUS、RTU-MODBUS，以及 API、SDK 开发包对接
- 项目
- 平台集中管理
- 规格
- 支持 App、小程序、PC 端、H5 或专用网络管理。
- 项目
- 本地边缘计算
- 规格
- 不依赖云端，断网时仍可进行本地安全监控与操作。
- 项目
- 结构内部机械闭锁
- 规格
- 跳闸后闭锁，排除故障后可手动解锁。
- 项目
- 维修与改线
- 规格
- 产品可单独拆卸，维修、更改线路或更换时不影响其他线路。
| 项目 | 规格 |
|---|---|
| 本地操作 | 支持手柄、本地按钮、远程档 / 检修档、合分指示和漏电测试按钮。 |
| 故障后解锁 | 故障跳闸后闭锁，排除故障后可远程或手动解锁。 |
| 快速合闸 | 相线和中性线同步接通；相线接通间隙 < 2ms，过载时触点不易粘连。 |
| 记录与追溯 | 可存储并查询 12 个月的用电故障或检测记录。 |
| 断网运行 | 支持本地边缘计算，断网时仍可进行本地安全监控与操作。 |
| 维护更换 | 模组可单独拆卸、更换或改线，不影响其他线路。 |
| 模组连接 | 接线紧固后，通过外连接片（4PIN 数据传输）连接各模组。 |
| 功率限定 | 有功功率超过过负荷报警设定值时触发报警。 |
| 实时用电数据 | 可实时查询电压、电流、用电量、漏电流和温度等数据。 |
| 通信方式 | WiFi |
| 对接协议 | MQTT-JSON、TCP-MODBUS、RTU-MODBUS，以及 API、SDK 开发包对接 |
| 平台集中管理 | 支持 App、小程序、PC 端、H5 或专用网络管理。 |
| 本地边缘计算 | 不依赖云端，断网时仍可进行本地安全监控与操作。 |
| 结构内部机械闭锁 | 跳闸后闭锁，排除故障后可手动解锁。 |
| 维修与改线 | 产品可单独拆卸，维修、更改线路或更换时不影响其他线路。 |
